关于液晶拼接屏安装拼缝的说明

　　我们知道在购买液晶拼接屏的时候客户很注重拼接屏的拼缝问题，拼缝的问题也直接决定了画面的整体感觉，根据拼接屏的特点，每块屏对于拼缝而言并不是绝对的矩形、实际安装需要考虑的因素而导致拼缝出现不细小、不均匀等客户不满意的现象。下面将从技术方案和屏幕特点方面做进一步的分析和探讨。

　　什么是物理边框 ？

　　液晶拼接屏在边框四周分布有与液晶面板相连接的柔性线路，为保护该线路不受实际安装、运输过程造成损伤从而引起液晶屏显示异常，也避免造成液晶面板破损等情况，制造厂商在液晶屏幕的侧面设计了金属（或其他材质）边框，边框为黑色不透明的材质，不能显示色彩内容，该边框称之为物理边框。

　　什么是光学黑边 ？

　　光学黑边是由于液晶屏厂家在屏幕的生产工艺和技术方案上无法使背光完全到达的边缘而所形成的黑边，该黑边处于液晶面板四周且无法避免，不同尺寸和规格的液晶屏光学黑边尺寸有所差异，正常在屏幕点亮后较为明显，约 1-2 排像素点。

　　示意图

　　什么是实际安装拼缝？

　　即液晶拼接单元安装完成后相邻两块拼接屏的物理黑边+光学黑边+预留间隙所相加的尺寸。

　　什么是物理拼缝 ？

　　物理拼缝即拼接单元安装完成后相邻两块拼接屏的物理黑边相加的尺寸，即图 2 中 L2-L3 的尺寸。

　　什么是预留间隙？

　　预留间隙是安装过程中为了考虑产品质量和使用寿命等因素而有意预留出拼接单元之间的尺寸。

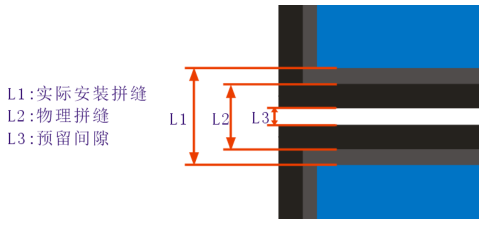

　　拼接屏拼缝局部放大示意图

　　安装时为什么要预留间隙？

　　1. 根据液晶屏原厂给出的拼接屏应用指导书中明确指出，拼接屏实际安装保留间隙应不小于1.3毫米，安装时避免拼接单元之间因重力挤压造成出线、漏液等故障。

　　2. 通过以往工程案例和售后故障分析，我们认为保留拼接间隙可以保证拼接位置的正确性，也可以防止热胀冷缩对拼接单元的损伤。原因是，如果拼接单元在拼接时边缘位置非常紧密的结合，可能因为热胀的原因而导致屏体内部受损，降低屏幕的使用寿命而得不偿失。

　　热胀冷缩对拼缝 有什么 影响 ？

　　屏体由于受热会发生膨胀，液晶屏的规格书中没有明确表示膨胀变形的距离。为此我们作了试验，其试验条件是，通电前室温 25°C，将拼接屏通电白屏（白屏）并将室温调节至 35°C，通过白屏持续 4小时后，我们根据试验得出结论，即液晶屏在受热时，其膨胀变形的距离最大可达到 0.5 毫米。

　　为什么实际安装的拼缝尺寸大于规格书中所标示的物理拼缝？

　　1. 通过以上结论和分析，实际安装的拼缝（或理解为肉眼可视拼缝间距）是物理拼缝+预留间隙+光学黑屏距离的总和，因此实际安装的拼缝大于规格书中所标示的物理拼缝属于正常现象；

　　2. 根据两台液晶拼接单元图示的分析，最理想的情况是每台拼接单元的形状都是标准的矩形。但遗憾的是实际上绝大多数的产品都不可能是绝对意义上的矩形，即要么形状不是，要么边缘不是，故实际安装拼缝与理论和设计上要求达到的拼缝存在差异。

　　3. 为了保证产品的使用寿命，实际安装时需要考虑产品热胀冷缩、散热等因素，人为预留出的间隙进而增加了实际安装的拼缝尺寸。

　　备注：为便于讲解和原理展示，上述配图尺寸有所放大，仅供参考。
