市面上有真正的“无缝拼接屏吗?一起来涨知识
市面上很多商家都喜欢说自己的拼接屏是无缝拼接屏,也有很多的企业想找无缝拼接屏,但是现在的拼接屏技术真的能实现“无缝”拼接吗?这个是十分不现实的,假如真的无缝,那就不用叫做拼接屏了。
LCD液晶拼接是近几年兴起的一项新的拼接技术,英文全称为LiquidCrystalDisplay,LCD的构造是在两片平行的玻璃当中放置液态的晶体,两片玻璃中间有许多垂直和水平的细小电线,透过通电与否来控制杆状水晶分子改变方向,将光线折射出来产生画面。LCD由两块玻璃板构成,厚约1mm,其间由包含有液晶材料5μm均匀间隔隔开。
因为液晶材料本身并不发光,所以在显示屏两边都设有作为光源的灯管,而在液晶显示器背面有一块背光板(或称匀光板)和反光膜,背光板是由荧光物质组成的可以发射光线,其作用主要是提供均匀的背景光源。背光板发出的光线在穿过第一层偏振过滤层之后进入包含成千上万液晶液滴的液晶层。

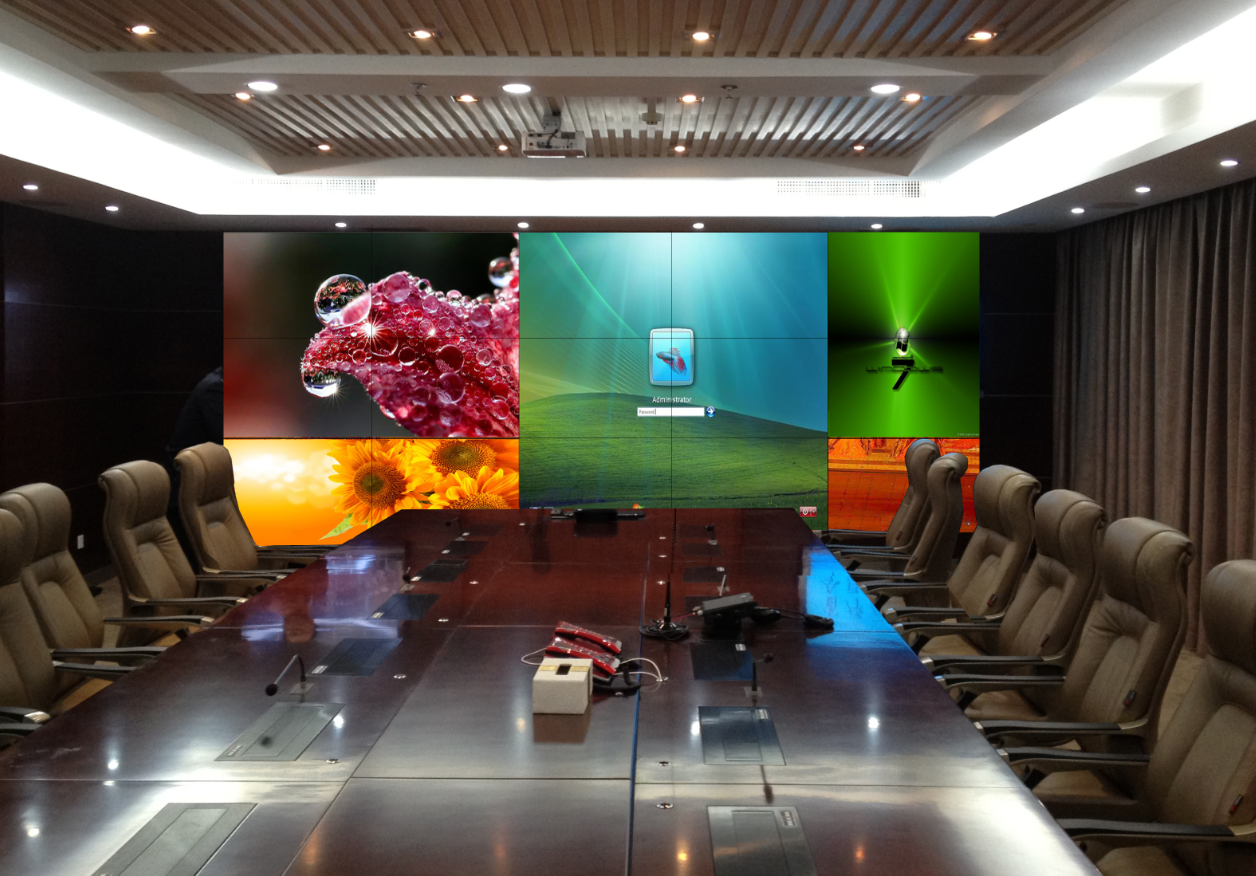

现在的拼接屏缝隙普遍都在1.8毫米左右,而号称“无缝”拼接屏,只是采用先进技术,将屏块间的缝隙缩小到0.5毫米左右(当然因为液晶屏显示的画面很细腻,所以0.5毫米缝隙在极近距离查看也是挺明显的),所谓液晶无缝拼接屏显示技术,是采用专业级超窄边LCD无缝拼接屏显示单元拼接的方式,通过拼接控制软件系统,来实现大屏幕拼接显示效果的一种拼接屏体。
液晶层中的液滴都被包含在细小的单元格结构中,一个或者多个单元格构成屏幕上的一个像素。在玻璃板与液晶材料之间是透明的电极,电极分为行和列,在行与列的交叉点上,通过改变电压改变液晶的旋光状态,液晶材料的作用类似于一个个小的光阀。在液晶材料周边是控制电路部分和驱动电路部分。
当LCD中的电极产生电场时,液晶分子就会产生扭曲,从而将穿越其中的光线进行有规则的折射,然后经过第二层过滤层的过滤在屏幕上显示出来。
所谓的无缝拼接屏,都逃不过两大类:
一、利用LED像素补偿技术实现图像还原的电子无缝拼接屏技术;二、利用物理媒介光学折射原理实现无缝显示的光学无缝拼接屏技术。
1、电子无缝拼接屏
它的工作原理是把原有的液晶拼接屏产品的边框去掉,在拼缝表面添加小于P1.5mm的LED发光材质,内部有两排灯珠构成,发光材质连接到拼接屏中的PCB线路上,通过拼接屏侧面添加芯片控制LED装置发光,还原被黑色边框所遮蔽的图像。
2、光学无缝拼接屏
光学无缝拼接屏工作原理就是在液晶屏幕前方安装了一层光学玻璃,玻璃的四个角用了斜面弄处理技术,在显示图像的时候,通过光经过玻璃所产生的折射现象,对黑边进行隐藏和削弱,达到无缝显示效果。
