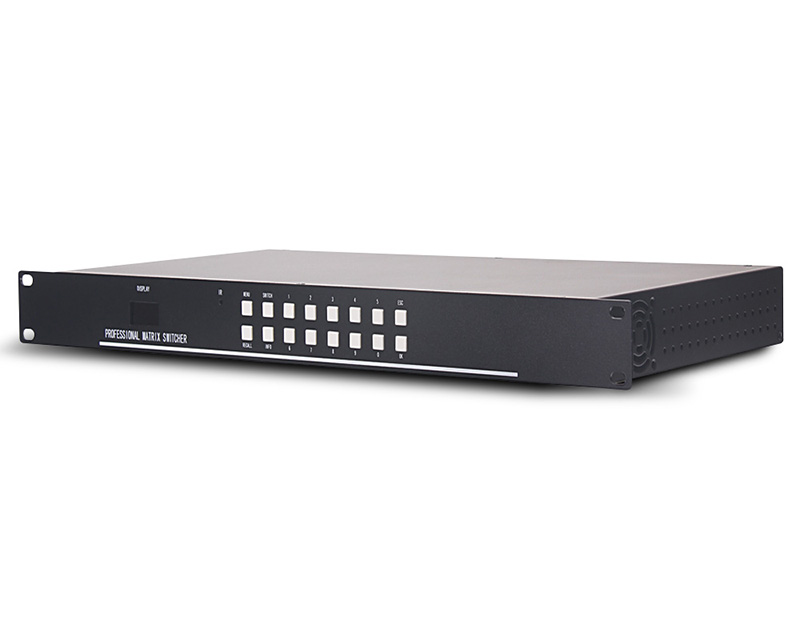

概述

HDMI矩阵切换器，是一款高性能的电脑信号专业切换设备，用于多个HDMI电脑信号输入输出交叉切换，提供独立的HDMI输入、输出端子，每路HDMI分量信号单独传输、单独切换，使信号传输衰减降至最低，图像和声音信号能高保真输出。

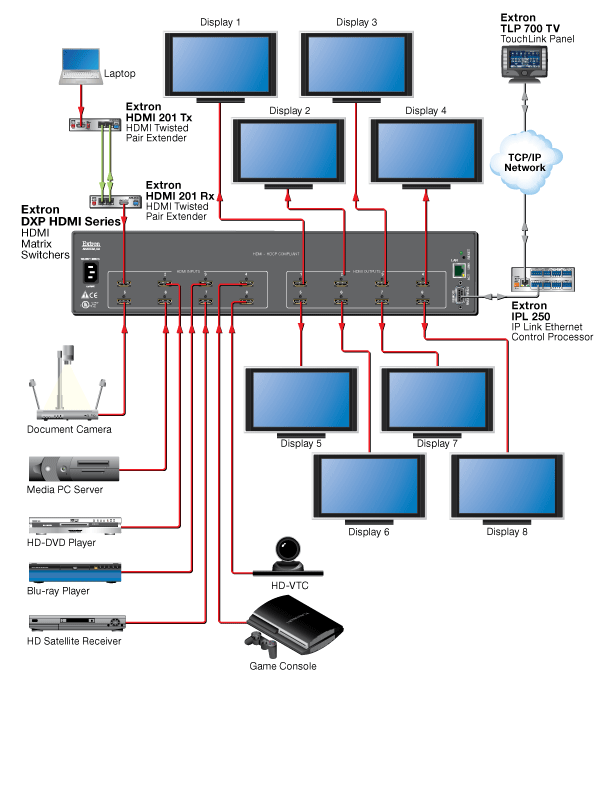

HDMI矩阵主要应用于广播电视工程、多媒体会议厅、大屏幕显示工程、电视教学、指挥控制中心等要求极高清晰度的场合。本产品带有断电现场保护、LCD液晶显示、音视频同步或分离切换等功能，带输入前端精确自适应补偿，支持输入信号状态监测，能实时监测和显示当前各输入通道是否有有效的信号接入,支持负载接入状态监测，能实时监测和显示输出通道是否连接有负载，并具备RS232通讯接口，可以方便与个人电脑、中控系统或各种远端控制设备配合使用。

性能

1、 采用最新32位内嵌式处理器；

2、 采用大规模高分辨率芯片，具有长线驱动功能输出距离实测30米1080P；

3、 采用信号长距离传输失真增益补偿技术；

4、 采用可编程逻辑阵列电路（CPLD），性能更稳定；

5、 内置可扩展64个场景控制存储模式；

6、 输入和输出接口均采用静电保护电路，性能更稳定；

7、 兼容市场所有同类产品的代码和指令；

8、 全贴片SMD工艺，特有ESD静电保护功能；

9、 本产品设计中采用双核处理技术，有更优秀的整体性能，并且在并发多任务时，会根据每个不同的需求来进行合理的协调，让每一项任务都可以在最理想的运行条件下完成运算，从而提高工作效率，用户也同时可以在多个应用环境中进行快速切换，这样会让用户在同时进行多项任务时，仍然可以井井有条地完成所有的任务，避免了和大屏幕拼接系统连接时出现死机、切换速度慢和不能接收命令的现象；

10、 本产品带有断电现场切换记忆保护、LCD液晶显示等功能，具备RS232通讯通讯接口，可以方便与电脑、遥控系统或各种中控系统设备（如MV和其他控制系统）配合使用；

11、 全球通用宽电压开关电源设计，可适应交流86-260V，50/60Hz；

12、 高品质、大批量生产，有较高的兼容性和稳定性，有较高的性价比；

13、 支持分辨率最高为1920x1080 60hz的刷新频率；

14、 本产品带串口环接功能，可级联256台设备。

参数

视频

带宽……………………10.5 GHz,全数字　

最大支持分辨……………………………1920x1200@60

位时钟抖动:……………………………………<0.15 Tbit

最大时钟频率…………………………………<165MHZ

输入输出时钟相位差……………………………<100PS

视频输入\输出

接口…………………………………………HDMI母接口

最小/最大电平………………T.M.D.S 150<1200MV< font>

1920x1200@60时，建议最大输入距离:小于15米

视频输出

最小/最大电平:……………T.M.D.S 150<1200MV< font>

建议最大输出距离小于30米，在1900x1200@60时

（推荐使用认证过的HDMI专用线材）

多种控制方式

1、矩阵面板按键

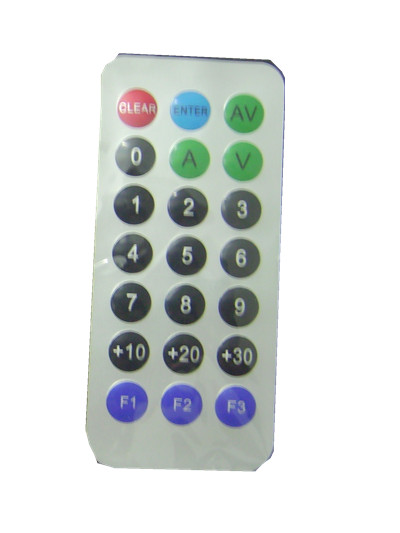

2、红外遥控器

3、RS232协议软件控制

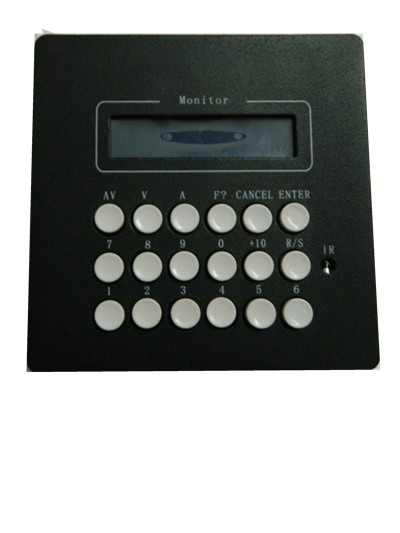

4、手持控制盒

型号

HDMI4×4            4路HDMI输入，4路HDMI输出

HDMI8×8            8路HDMI输入，8路HDMI输出

HDMI 8×16          8路HDMI输入， 16路HDMI输出

HDMI16×16         16路HDMI输入，16路HDMI输出

HDMI16×8          16路HDMI输入， 8路HDMI输出

HDMI 16×24        16路HDMI输入， 24路HDMI输出

HDMI16×32         16路HDMI输入， 32路HDMI输出

HDMI32×8          16路HDMI输入， 8路HDMI输出

HDMI 32×16        16路HDMI输入， 16路HDMI输出

HDMI24×24         24路HDMI输入， 24路HDMI输出

HDMI 32×32         32路HDMI输入， 32路HDMI输出

HDMI48×16         48路HDMI输入， 16路HDMI输出

HDMI 48×32         48路HDMI输入， 32路HDMI输出

HDMI 48×36         48路HDMI输入， 36路HDMI输出

HDMI144×144       144路HDMI输入， 144路HDMI输出

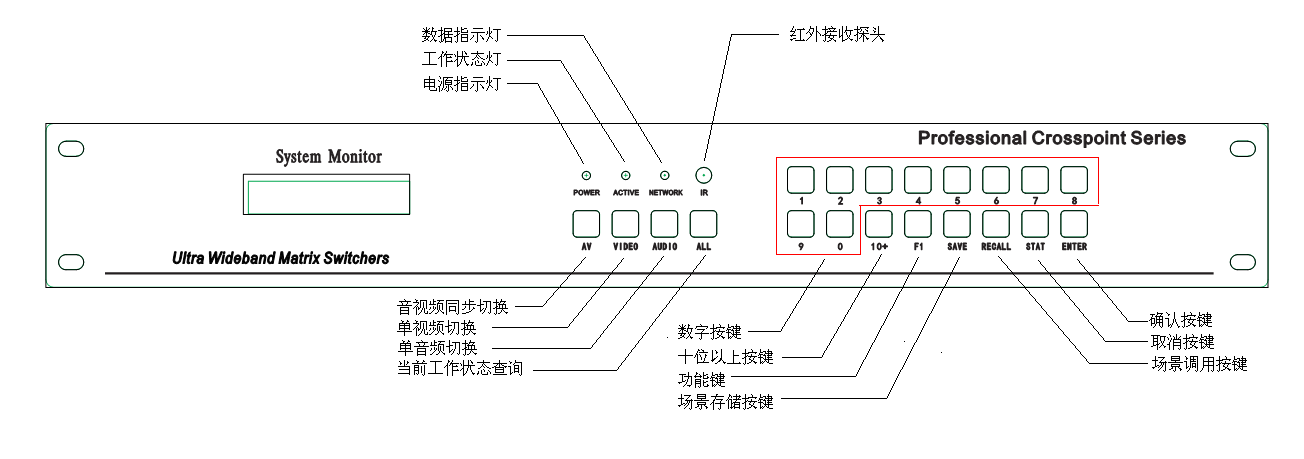

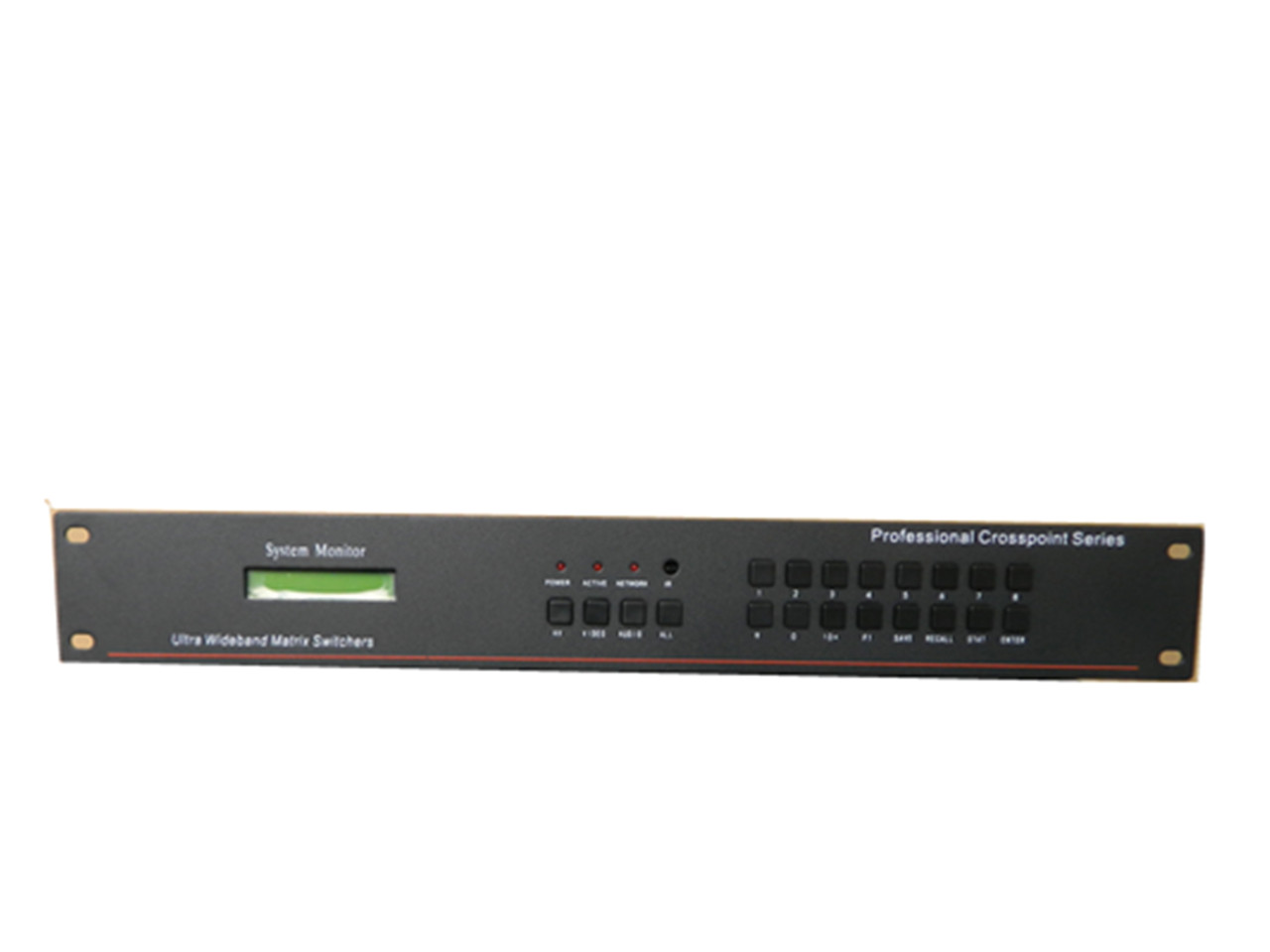

前面板按键说明

信号切换

音视频同步切换：AV+输入通道+输出通道+确认（ENTER）

单视频切换：VIDEO+输入通道+输出通道+确认（ENTER）

单音频切换：AUDIO+输入通道+输出通道+确认（ENTER）

当前场景存储：SAVE+需要存储场景编号+确认（ENTER）

调用场景存储：RECALL+需要调用场景编号+确认（ENTER）

F1功能键默认调用存储场景一

10+按键，按下一次表示10，按两次表示20，LED显示屏有提示

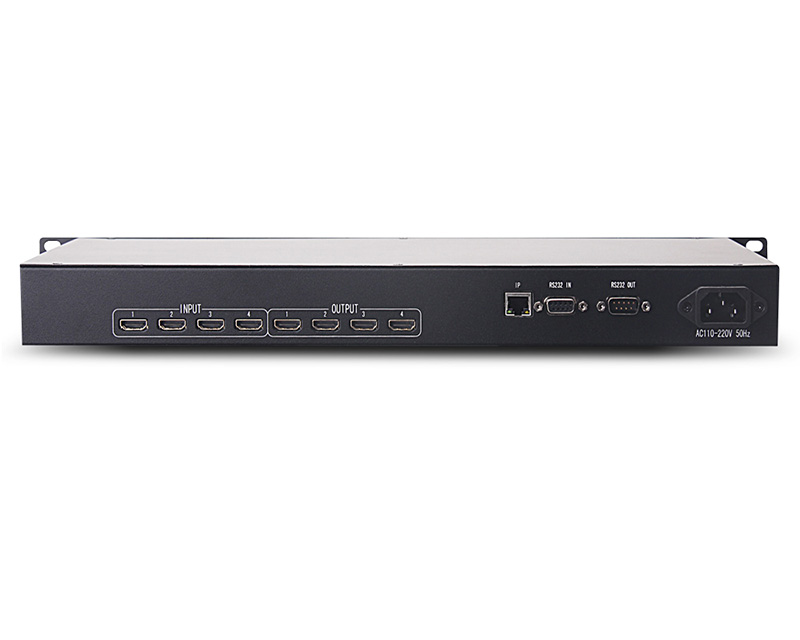

串口说明

  RS232  IN

RS232  OUT

RS232输入端口是9针母头，2脚TX，3脚RX，5脚GND，连接电脑或者中控串口使用直通线

RS232输出端口是9针公头，2脚RX，3脚TX，5脚GND，连接下一台设备使用直通线
